ST201 (ST201 alta qualitat fàbrica preu RJ11, corrector/cable RJ45 xarxa Cable rastrejador /Cable Tester/cable Cable de Detector/xarxa Cable rastrejador Tester)

Especificacions

rastrejador de cable utilitzat per cable RJ11 seguiment i instal·lació

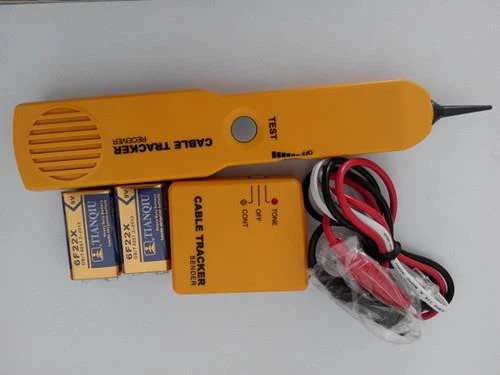

Aquest seguidor de cable està dissenyat per identificar i seguiment sense danyar l'aïllament de cables o filferros dins un grup. Per línia telefònica, es poden identificar alguns estats en la línia. Ser propietari d'aquest instrument, és més convenient instal·lar, depurar i mantenir la línia telefònica. Hi ha un emissor i un receptor inclòs en rastrejadors de cable.

Funcions

Jutge continuïtat dels cables o filferros.

Seguir els cables o filferros i diagnosticar el punt de ruptura.

Rebre el senyal de to en els cables o filferros (línia telefònica)

Identificar l'estat en la línia de telèfon de treball (clar, anell, ocupat)

Enviar un senyal to sòlid o to alterna doble a l'objecte cables o filferros.

Instruccions de funcionament

1. prova de continuïtat

1.Utilitza l'emissor (canviï s a andquot; CONTandquot; )

Connectar els cables de prova a la parella d'objecte, ús andquot; CONTandquot; posició. El verd intens dels andquot; CONTandquot; indica la continuïtat (resistència línia no excedeixi de 10kΩ)

2.Utilitza l'emissor (canviï s a andquot; TONEandquot; )

Connectar els cables de prova a un parell de cables, toc auricular per cables. Si els dos cables donen tons més grans i mateixes, significa que dos d'ells tenen continuïtat. En cas contrari el cable que dóna més baix to doesnandamp rsquo; t tenen continuïtat

Connectar una prova principal per un cable entre un grup de cables, connectar una altra cables a cada planta. Tocar la punta del receptor a un altre extrem del cable abans esmentats. Recepció de to significa que el cable té continuïtat. (veure figura)

Nota: Donandamp rsquo; t connectar a qualsevol circuit AC o DC actiu per mesurar la continuïtat.

2. seguiment de cable o cables

Utilitzar (canvi de to) de l'emissor i receptor

Connectar els cables de prova a la parella, o adjuntar una prova conduir a terra i una altra prova conduir a banda i banda de la línia. Moure l'auricular prop i al llarg de la parella (o la línia). Recepció del to indica la pista.

Nota: No connectar a qualsevol circuit actiu en aquest mode.

3. identificar l'estat de treballar la línia telefònica

Utilitza l'emissor (canviï s a andquot; offandquot;)

1.Identificar TIPandamp; ANELL:

Connectar el plom vermell prova al costat de la línia i el plom negre prova al costat d'una altra línia.

andquot; CONTandquot; llum indicador és andquot; greenandquot; Quan us connecteu la prova vermell conduir al costat de l'anell (-).

andquot; CONTandquot; llum indicador és andquot; Redandquot; Quan us connecteu la prova vermell conduir al costat de la punta (+).

2.Identificar l'estat clar, so, ocupat en la línia telefònica de treball:

Connectar-se al capdavant de prova vermell a la iniciativa de prova de costat, negre anell al costat de punta, o connectar RJ11 a la cavitat de RJ11 per telèfon.

andquot; CONTandquot; indicador llum és verd, indica una línia clara. Si andquot; CONTandquot; llum indicador és andquot; redandquot; , significa que s'havien invertit les polaritats.

andquot; CONTandquot; indicador de brillantor o resplendor fluix, indica una línia ocupat.

andquot; CONTandquot; indicador andquot brillants parpelleig llum; YELLOWandquot; indica una línia RINGING. (Canviar a andquot; CONTandquot; acabarà la convocatòria de la línia.)

BatteryReplacement

Reemplaçament de la bateria emissor

Treure el cargol en el darrer cas, treure el cas del darrer i reemplaçar la bateria esgotada amb una nova de 9V (tipus 6F22). Reunir-se amb el cas del darrer i instal lar el cargol.

Reemplaçament de la bateria receptor

Treure el cargol en el compartiment de la bateria, treure la tapa de la bateria i substituir la bateria esgotada per una nova de 9V (tipus 6F22). Reunir-se amb la coberta i instal·lar el cargol
