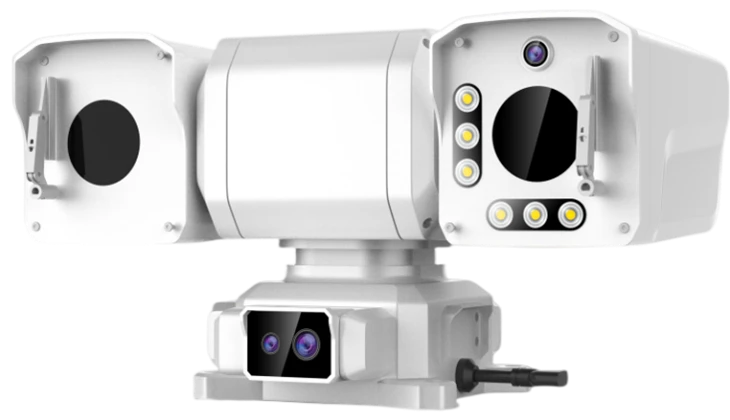

Terminal de monitorització de línies de transmissió intel·ligent convergent amb càmera PTZ d'imatge tèrmica

Monitorització integrada de quatre-lents espectrals múltiples

Imatge tèrmica VOx sense refrigeració (opcions de 640 × 512 / 384 × 288, banda de 8 a 14 μm) per a alarma de temperatura del punt d'incendi forestal de llarga distància-, pantalla de fusió d'espectre dual{-

Càmera PTZ amb zoom òptic de 20X (40X opcional) amb rotació horitzontal de 360 ​​graus i vertical de ±90 graus, 256 punts preestablerts i posicionament 3D

Lent gran-angular de 16MP de llum diürna, lent de visió nocturna de llum estrellada de 2MP amb llum de farciment IR de 100 m, lent de visió avall-de 16MP opcional per a la inspecció de la base de la torre

Fusió d'imatge-in-imatge, anti-sobs electrònics, penetració de boira, zoom digital 16X

Identificació intel·ligent de perills Edge AI

Anàlisi frontal del-dispositiu-, no hi ha una gran càrrega del servidor backend, emissió ràpida d'alarma de perill

Detecció automàtica-de riscos del corredor elèctric: maquinària de construcció, accessoris aïllants trencats, fum d'incendis forestals/flames obertes, objectes estranys de cable

Alarmes de llindar de temperatura personalitzables per a imatges tèrmiques; diversos modes de visualització tèrmica (blanc calent, negre calent, pseudo-color)

Energia solar fora de la xarxa-i baix consum d'energia

Panell solar estàndard de 18V 90W + 12.8V 50Ah Bateria de fosfat de ferro de liti/gel, espera sostenible durant 15-30 dies

Consum d'energia latent ultra-baix (0,03 W); 4,67 W de mitjana, 10,42 W màxim en estat de funcionament complet

Xarxa riques i capacitats d'emmagatzematge

Compatibilitat amb protocols de xarxa complets, mòbil 3G/4G/5G i Wi-(només ús de prova), pila dual IPv4/IPv6

Emmagatzematge de targetes TF de cicle local (màx. 128G opcional), accés a la reproducció de vídeo remota per reduir el cost del trànsit

Integrat-en posicionament GPS, superposició OSD per a temps, coordenades, augment i informació geogràfica

Disseny de maquinari industrial robust

Carcassa d'alumini encastat-, protecció IP67, temperatura de treball -25 graus ~ +70 graus, humitat Menor o igual al 95%

Starlight-nivell baix-de rendiment de llum, il·luminació mínima 0,0005 lux negre-blanc, visió nocturna 0Lux IR

MTBF Superior o igual a 30.000 hores, muntatge a paret/angle, ajust de l'angle de la càmera en totes les direccions-

Mòduls opcionals ampliables

Sensor d'inclinació de la torre: detecció d'inclinació biaxial de diversos -ranges amb alta precisió

Microestació meteorològica ST6140 (opcions de 4/5/6 elements: vent, temperatura, humitat, pressió, pluja)

Alarma audible-visual S6150 (avís audible i visible de 200 m)

Extensió de sub-càmera per a una cobertura de supervisió ampliada

Aplicació del producte

Funció clau

Especificacions principals

Càmera

Tipus de sensor

Zoom: CMOS d'1/2,8 polzades

Visió blanca: CMOS d'1/4 de polzada

Visió nocturna: CMOS d'1/2 polzada

Visió inferior: CMOS d'1/4 de polzada

Píxels

Lent de zoom PTZ: 2 milions

Lent de visió diürna: 16 milions

Lent de visió nocturna: 2 milions

Lent de visió-avall: 16 milions

Resolució màxima

Lent de zoom PTZ: 1920 × 1080

Lent de visió diürna: 4608×3456

Lent de visió nocturna: 1920×1080

Lent de visió avall-: 4608 × 3456 (opcional)

Il·luminació mínima

Color: 0.001Lux@F1.5

Blanc i negre: 0,0005Lux@F1.5 0Lux (llum d'ompliment d'infrarojos)

Distància màxima de llum d'ompliment

100 m (llum d'ompliment d'infrarojos)

Tipus de llum d'ompliment

Llum d'ompliment d'infrarojos

Lent de la càmera

Distància focal de la lent

Lent de zoom PTZ: 5,5-110 mm

Lent de visió diürna: 3,7 mm

Lent de visió nocturna: 4,9 mm

Lent de visió avall-: 3,7 mm (opcional)

Obertura de la lent

Zoom: F1.5-F3.8

Visió blanca: F2.0

Visió nocturna: F1.65

Visió baixa: F2.0

Camp-de l'-angle de visió

Zoom: 56,9-2,9 (gran-angle - telescòpic)

Visió blanca: V50,6 graus H64,3 graus D76,2 graus

Visió nocturna: V46 graus H82 graus D94 graus

Visió baixa: V50,6 graus H64,3 graus D76,2 graus

Zoom òptic

20X

40X (opcional)

Mode d'enfocament

Automàtic / Semi-automàtic / Manual

Lent d'imatge tèrmica

Tipus de sensor

Detector de VOx de matriu de pla focal no refrigerat

Resolució / mida de píxels

640×512/12μm

384×288/12μm (òptic)

Bandes de resposta

8-14μm

Sensibilitat tèrmica NETD

Menor o igual a 50 mK a 25 graus, F#1.0

lent

Suport 35mm/50mm

PTZ

Interval de rotació

Horitzontal: 0 graus ~ 360 graus de rotació contínua

Vertical: -90 graus ~+90 graus

Punt preestablert

256

Posicionament 3D

Suport

Velocitat de teclat

Horitzontal: 0,1 graus/s a 23 graus/s

Vertical: 0,1 graus/s a 23 graus/s

Velocitat del punt preestablert

Horitzontal: 0,1 graus/s a 23 graus/s

Vertical: 0,1 graus/s a 23 graus/s

Intel·ligència professional

Identificació intel·ligent

Admet la identificació automàtica de perills ocults comuns als passadissos de transmissió: equips de construcció (grues torre, grues, camions bomba, excavadores, excavadores, pales, corrons, carretons elevadors, equips de muntatge, motoniveladores, gravadores, camions de cubeta aïllats, camions), accessoris que falten (aïllants amb peces bufades, aïllants amb peces faltes, aïllants amb pins de fixació mancants), incendis (fum, foc obert) i objectes estrangers als cables conductors (objectes estrangers a sobre dels cables, objectes estrangers sota els cables-xarxes a prova de pols-, objectes estrangers a sota dels cables-pel·lícules reflectants), etc.

Anàlisi final de la font{0}

Admet l'anàlisi de perills ocults al costat del dispositiu després que el dispositiu hagi capturat el perill ocult i transmet els resultats de l'anàlisi directament al fons-, escurçant el període de buit de l'anàlisi d'imatges i reduint la pressió al servidor-back.

Accés posterior a l'emmagatzematge local-

Equips de suport per emmagatzemar localment el vídeo d'enregistrament, fer el cicle per cobrir el mode d'emmagatzematge, donar suport a la part posterior-en qualsevol moment per accedir al costat de l'equip de la gravació de vídeo, reduir els costos de trànsit

Funció d'imatge tèrmica

Doble fusió òptica

Admet la superposició automàtica d'imatges tèrmiques sobre imatges ampliades-

Mode de visualització

Hauria de tenir diversos modes de visualització de blanc calent, negre calent, pseudo-color (vermell ferro/arc de Sant Martí, etc.)

Límits d'alarma

El llindar d'escala de grisos es pot establir segons les necessitats reals

Vídeo

Estàndard de compressió de vídeo

H.264;H.265;MJPEG

Conversió dia-a-nit

Posicionament de la zona horària / Detecció òptica

Dinàmica àmplia (física)

Suport

Permeabilitat a la boira

Boira electrònicament transparent

Zoom digital

16X

Relació senyal-a-soroll

Superior o igual a 55 dB

Funció anti-agitació

Estabilització electrònica

Internet

Protocol de xarxa

HTTP;HTTPS;TCP/IP;IPv4;RTSP;UDP;SMTP;NTP;DHCP;DNS;DDNS;IPv6;802. 1x;SSL;Qos;FTP;UPnP;ICMP;SNMP;SNMPv1/v2c/v3(MIB2);IGMP;ARP;RTCP; RTP;PPPoE;Filtre IP;RTMP;Bonjour;TCP;SMB;NFS;NA

Estàndard sense fil

3G/4G/5G

Xina/Índia:

LTE FDD: B1/B3/B5/B8

LTE TDD: B34/B38/B39/B40/B41 WCDMA: B1/B8

TD-SCDMAB34/B39 EVDO/CDMA:BC0

GSM: 900/1800MHZ

Wi-Fi

Admet, però recomanat només per a proves

Funcionalitat

Enfocament regional

Admet

Superposició d'informació OSD

Nom del canal de suport, hora, posició del punt preestablert, coordenades PTZ, augment, ubicació geogràfica, imatge

Font d'alimentació

Mètode d'alimentació

Placa solar més bateria

Malbaratament d'energia

Consum d'energia latent: 0,03 W (el dispositiu s'encén sense cap operació, provat al cap de 30 minuts, només per garantir l'alimentació de la MCU)

Consum d'energia mitjà: 4,67 W (el dispositiu s'encén sense cap operació, es prova al cap de 30 minuts, s'activa el vídeo-en temps real i la mesura de la temperatura i es transmet dades 4G)

Consum màxim d'energia: 10,42 W (el dispositiu s'encén sense cap operació, es prova al cap de 30 minuts, s'activa el vídeo-en temps real i es mesura la temperatura, el cardan gira i es transmeten dades 4G)

Capacitat de la placa solar/bateria

Estàndard 18V90W/12.8V50AH 15-30 dies

Font d'alimentació

Bateries de fosfat de ferro de liti o bateries de gel

Entorn de treball

Temperatura de funcionament

-25 graus ~+70 graus

Humitat de funcionament

Menor o igual al 95%

Classe de protecció

IP67

Marc

Material de closca

Alumini fos-a pressió

Mida del producte

392,2 mm × 233,6 m × 237,3 mm (L × A × A)

Pes net

6,4 kg

Mètode d'instal·lació

Muntat-a la paret, muntat-en angle

Altres articles

Grau de visió nocturna

Classificació Starlight

Capacitat d'emmagatzematge

Addició opcional-a la targeta TF 16G, 32G, 64G, 128G

Antenes

Antena-integrada

Funció de posicionament

Suport GPS

MTBF

Major o igual a 30000 hores

Ajust de muntatge de la càmera

Ajust manual omni-d'acord amb la direcció de la línia de transmissió

Cicle de seguiment

L'anàlisi frontal-de l'interval predeterminat de 5 minuts per foto, el retorn cronometrat predeterminat d'1 hora per foto i el període de temps de mostreig es poden definir lliurement; equip per fer fotos de l'anàlisi frontal-, identificació de problemes ocults retorn immediatament, sense problemes ocults retorn retorn cronometrat

Configuració de referència de projectes

Inclinació de la torre

Interval de mesura d'inclinació: biaxial -10 graus ~ +10 graus (opcional -30 graus

~+30 grau, -60 graus ~+60 grau o -90 graus ~+90 grau); Error de mesura de la inclinació:

Menor o igual a ± 0,05 graus; Resolució de mesura d'inclinació: ±0,01 graus

Mòdul Micro Weather (Tres combinacions disponibles)

Velocitat del vent

Direcció del vent

Temperatura

Humitat

Pressió atmosfèrica

Precipitacions

4 elements

√

√

√

√

5 elements

√

√

√

√

√

6 elements

√

√

√

√

√

√

Paràmetre tècnic

Micro Temps

Nom

Interval de mesura

Interval d'error

Resolució

Temperatura

-30 graus -+85 graus

±0,5 graus

0,1 graus

Humitat

0-100%

±4% HR

1% HR

Velocitat del vent

0-75m/s

±(0.3+0.03V)m/s

0.1m/s

Direcció del vent

0-360 graus

±3 graus

0,5 graus

Precipitacions

0-4 mm/min

±0,4 mm (quan és inferior o igual a 10 mm)

±4% (when >10 mm)

0,2 mm

Pressió atmosfèrica

0-100%

±4% HR

0,1 hPa

Alarmes sonores i visuals

Les alarmes es poden escoltar a 200 metres i poden distingir clarament el contingut de la veu, es pot veure la llum evident.
