Provador OTDR
St3200C Sèries OTDR
El reflectòmetre de domini de temps òptic de la sèrie ST3200C és una nova generació d'instrument de mesura portàtil i intel·ligent per provar el sistema de comunicació de fibra òptica. Adoptar pantalla tàctil de color de 5,6 polzades, botó / operació dual tàctil; Integració interna de vuit grans mòduls funcionals, integració multifuncional per ajudar els clients a resoldre eficaçment la prova de camp i el manteniment; El rang dinàmic més alt de 45 dB, pot penetrar en divisor òptic, proves de xarxa PON efectives; Gestió intel·ligent d'estalvi d'energia, 20 hores d'espera, protecció eficient de la dimensió de prova contínua.
Aplicacions: S'utilitza principalment per mesurar la longitud, pèrdua i qualitat de connexió de tot tipus de fibres i cables òptics, i es pot utilitzar àmpliament en la construcció d'enginyeria, manteniment i proves de línia, reparació d'emergència, i el desenvolupament i producció de fibres i cables òptics.
Què pot fer ST3200C?
1. OTDR
2. Font làser estable
3. Ubicació de falles visuals de llum vermella (VFL)
4. Mesurador de potència òptica (OPM)
5. Assignador d'enllaços òptics intel·ligents [iOLM]
6. Detecció facial final de fibra òptica
7. Test d'Optica Uoss
8. Ubicació defectuosa
Especificacions tècniques
OTDR | |||||||||
ST3200C-A | ST3200C-B -B | ST3200C-C -C | ST3200C-D | ST3200C-E | ST3200C -F | ST3200C -G | ST3200C -H | ST3200C-I | |
tipus | Sm | Mm | SM/MM | ||||||
Ona | 1310nm/1550nm | 1310nm /1490nm /1550nm | 1310nm /1550nm /1625nm | 1310nm /1490nm /1550nm /1625nm | 850nm/ 1300nm | 850nm /1300nm /1310nm /1550nm | |||
Màxim Interval dinàmic | 35/33dB | 38/36dB | 42/40dB | 45/43dB | 37/35/35dB | 37/35/35dB | 37/35/35/35dB | 28/26dB | 28/26/35/33dB |
Zona cega d'esdeveniments | 1m | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | Lm | Lm |
Zona cega ATT | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m |
Interval de proves | 500m/1 km/2km/4km/8km/16km/ 32km/64km/12 8km/256km | ||||||||
Amplada del pols | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/050ns/160ns/320ns/500ns/500ns 800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||
Precisió de rang | ±( interval de mostra 0.75m + +0.005 % x Distància de prova) | ||||||||
Precisió de la pèrdua | ±0.05dB/dB | ||||||||
Punts d'exemple | 16k〜256k | ||||||||
Resolució d'exemple | 0.05m ~ 16m | ||||||||
Precisió de la reflexió | ±3dB | ||||||||
Format del fitxer | Format de fitxer estàndard SOR | ||||||||
Anàlisi de pèrdues | Mètode de 4 punts /Mètode de 5 punts | ||||||||
Nivell de seguretat làser | Classe II | ||||||||
altres | |
mostrar | LCD de color de 5,6 polzades + pantalla tàctil |
Alimentació | Adaptador AC/DC: Entrada: 100V〜240V, 50/60Hz, 0.6A Sortida: 12V-19V, 1.5A Bateria li: 7.4V, 5200mAh |
Temperatura de treball | -10 °C 〜+50 °C |
Temperatura d'emmagatzematge | -40 °C 〜+70°C |
Humitat relativa | 0 〜95 %, Sense condensació |
pes | ≤ 1,2kg |
mida | 227mmx 160mmx70min |
Funcions d'amfitrió: PON OTDR / OPM / VFL / LS / Mapa d'esdeveniments / Detecció de fibra final (detector de compres addicional)/ Prova de pèrdua òptica | |
Velocitat d'actualització | 3Hz(Typ.) |
Emmagatzematge de dades | Emmagatzematge intern: 100M (<3000 curves)="" ；="" external="" storage：="" 4g=""> |
connector | FC/UPC (INTERCANVIABLE SC、ST) |
Interfície de dades | USB、Mini-USB、10M / 100M Port Ethernet |
OPM | |
Interval de longitud d'ona | 800nm ~ 1700nm |
connector | Articulació universal FC/SC/ST |
Àmbit de prova | -50dBm〜+26dBm |
incertesa | ±5% |
Longitud d'ona de calibratge | 850nm/980nm/1300nm/1310nm/1490mn/1550nm/1625mn/1650nm |
LS | |
Tipus de làser | FP-LD |
Ona | Coherent amb la longitud d'ona de sortida OTDR |
Potència de sortida | >-5dBm |
estabilitat | CW, ±0.5dB/15min (Prova després de 15 minuts de preescalfament) |
connector | FC/UPC (INTERCANVIABLE SC、ST) |
VFL | |
Ona | 650nm±20nm |
Potència de sortida | >2mW |
moda | CW/lHz/2Hz |
connector | FC/UPC (SC> ST intercanviable) |
L'índex de prova de pèrdua òptica fa referència a l'índex LS i OPM anterior. | |

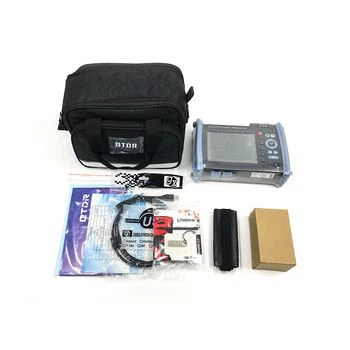

Llista de configuració
No. | nom | quantitat | Observacions |
1 | amfitrió | 1 | Bateria inclosa |
2 | Adaptador AC/DC | 1 | |
3 | U disc (inclòs el programari d'anàlisi / Manual d'usuari | 1 | |
4 | Llapis tàctil | 1 | |
5 | Línia de dades | 1 | |
6 | Adaptador OTDR SC | 1 | |
7 | Adaptador OPM SC | 1 | |
8 | Manual de funcionament ràpid | 1 | |
9 | Manual d'instruccions | 1 | |
10 | Certificació de calibratge | 1 | |
11 | Targeta de certificat/garantia | 1 | |
12 | Peça neta de cotó | 10 | |
13 | Pom de cuir | 1 | |
14 | Motxilla especial per a instrument | 1 |
Coneix-nos més:
PMF:
1. Què podríem beneficiar de la teva empresa?
· Productes qualificats d'alta tecnologia us alliberaran del treball tediós
· El tipus de venda calenta recomanat ajuda al teu màrqueting
· Suport professional. Disposem d'un departament d'R+D propi, enginyers amb més de 20 anys d'experiència en el camp podrien oferir-te una solució professional.
· Servei considerat. T'oferim una estació des de l'organització de la producció, l'actualització, el lliurament i el servei de postale.
2. Ets fabricant o comercialitzador?
Som fabricants especialitzats en el camp de proves de fibra òptica i telecomunicacions des de fa més de 25 anys. I benvingut a visitar la nostra fàbrica quan estigui disponible.
Etiquetes populars: OTDR ST3200C, otdr de mà, prova de fibra SM MM, OTDR 1310/1550nm, otdr multimode, otdr de baix preu, preu de fàbrica otdr.
